OUR PRODUCTS

SELECT PRODUCTS
Electric Wires and Cables

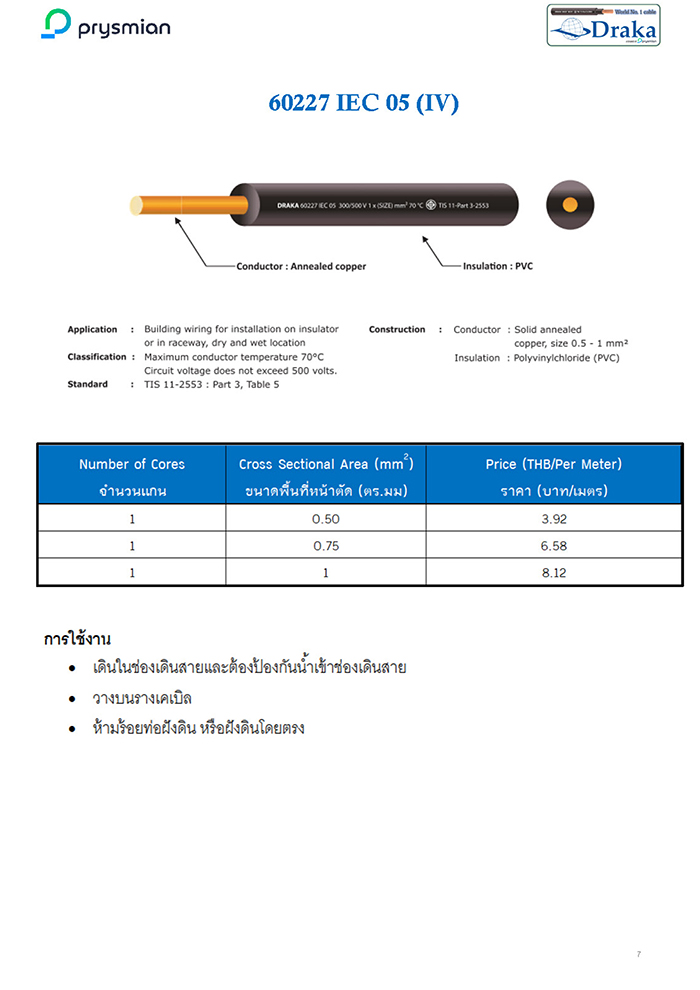

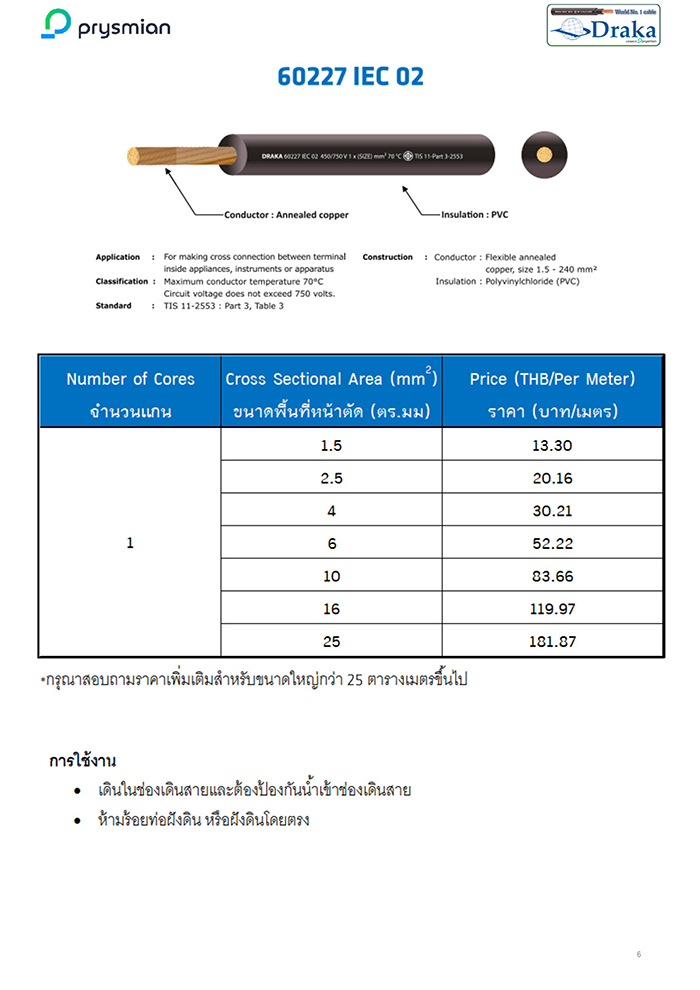

 สายไฟ THW / NYY
Cable Type : CTW-THW
รายละเอียด:
750 V 70C Single Core PVC Insulated
Standard TIS 11-2531
สาย THW สายเคเบิลเดินภายในอาคาร เป็นสายกลมแกนเดี่ยวหุ้มด้วยฉนวน พี.วี.ซี ส่วนใหญ่ใช้เดินสายเมนภายใน หรือ จะใช้เดินร้อยท่อก็ได้
แรงดัน 750 โวลต์ อุณหภูมิ 70 องศาเซลเซียส
ตามมาตรฐาน มอก.11-2531

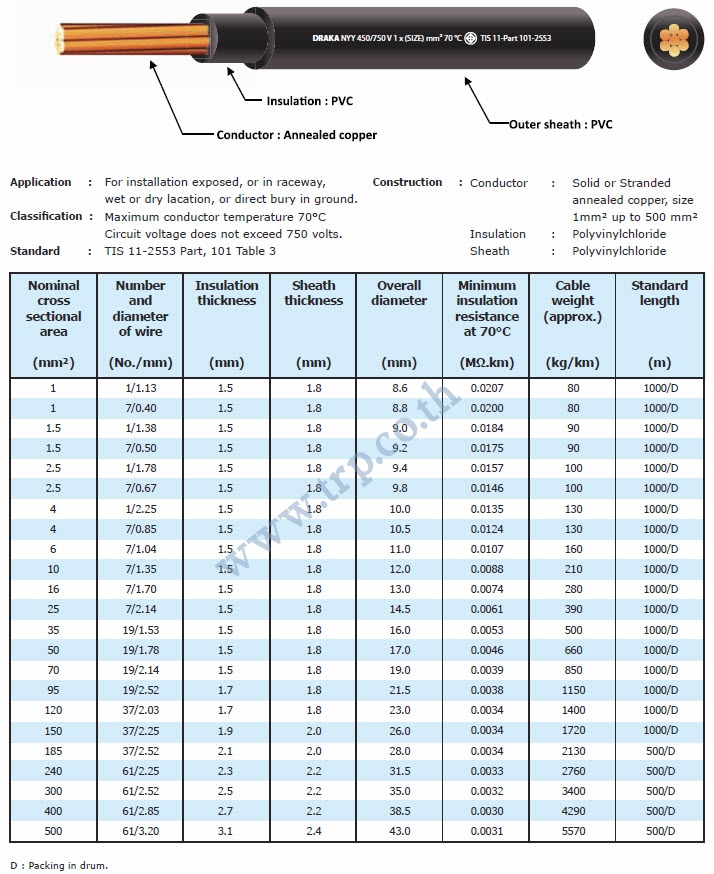

Cable Type : CTW-NYY
รายละเอียด:
750 V 70C PVC Insulated, PVC Shesthed
Standard TIS 11-2531
สายส่งกำลังไฟชนิดกลม ใช้ฝังใต้ดิน
หุ้มด้วยฉนวน
และเปลือกนอก พีวีซี
แรงดัน 750 โวลต์
อุณหภูมิ 70 องศาเซลเซียสตามมาตรฐาน มอก.11-2531

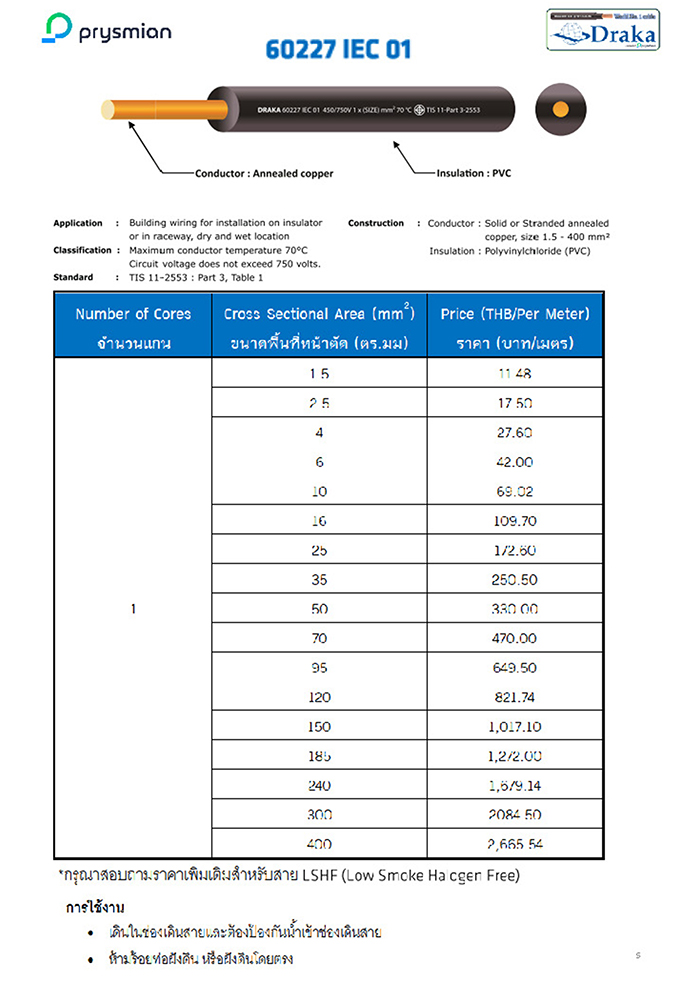

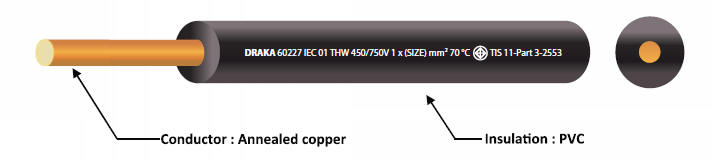

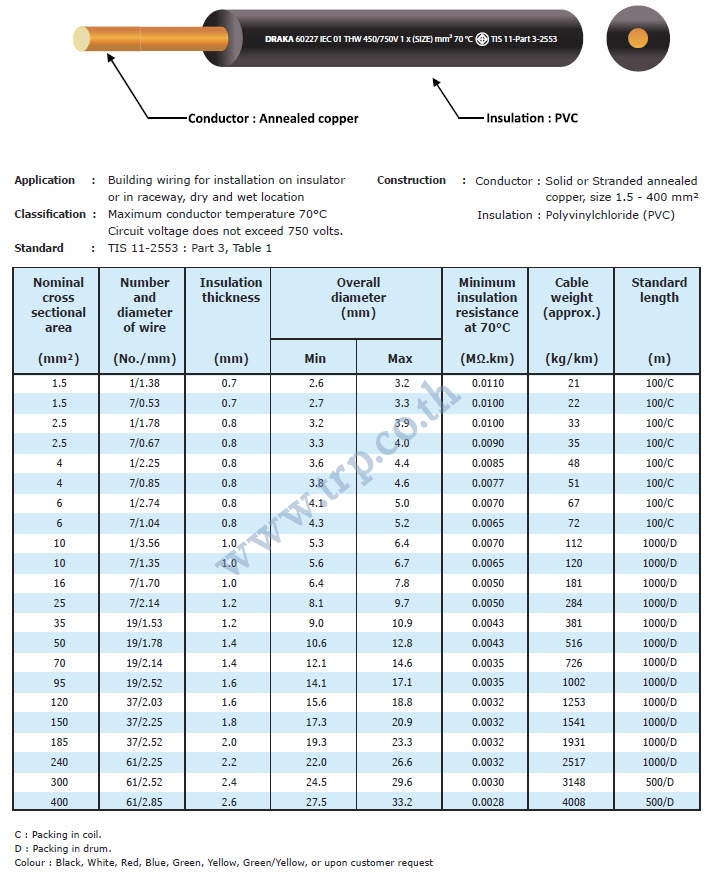

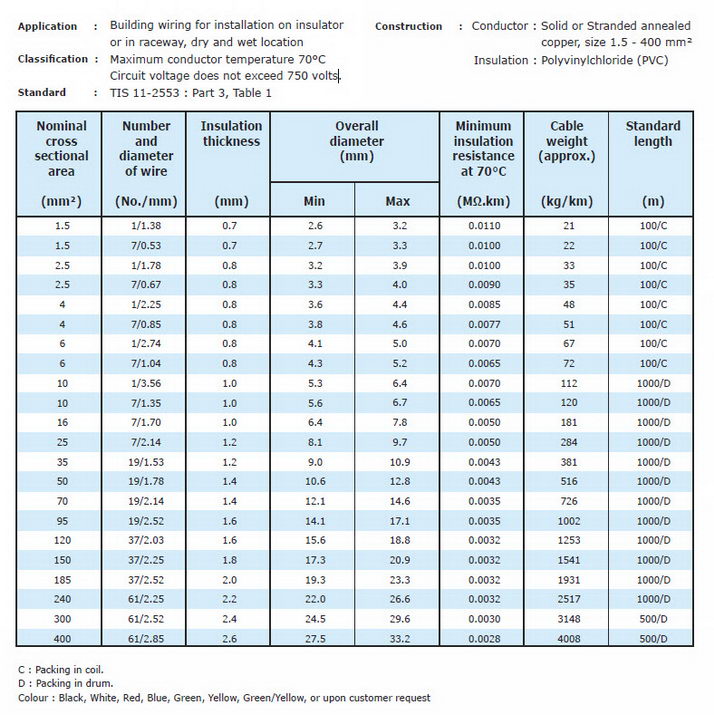

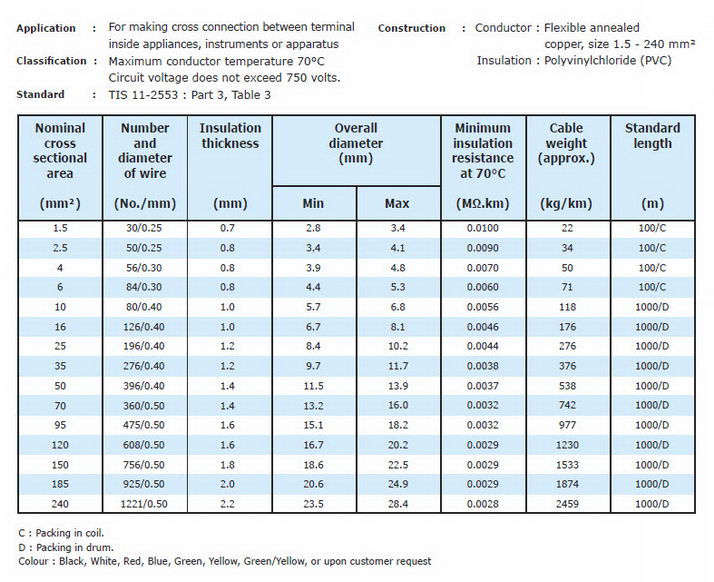

สาย THW (สาย ทีเอชดับบลิว)
สายทองแดง หุ้มฉนวน 1 ชั้น เส้นเดียว เดี่ยวๆ
รายละเอียดการใช้งานเหมือนสาย VAF ด้านบน แต่ใช้สำหรับเดินท่อ ร้อยสาย ฝังท่อ

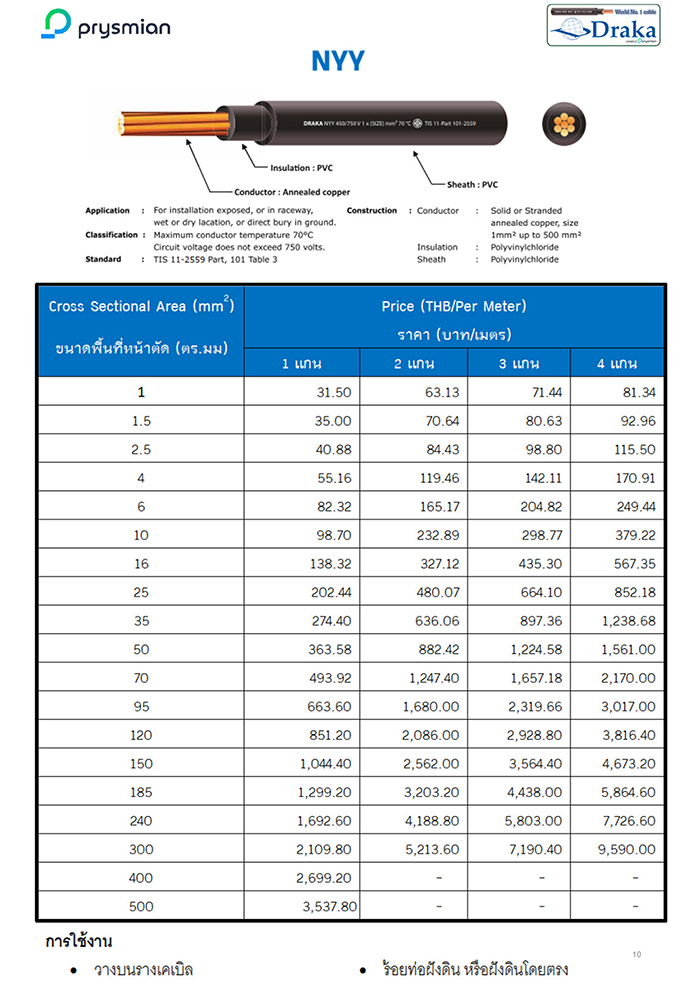

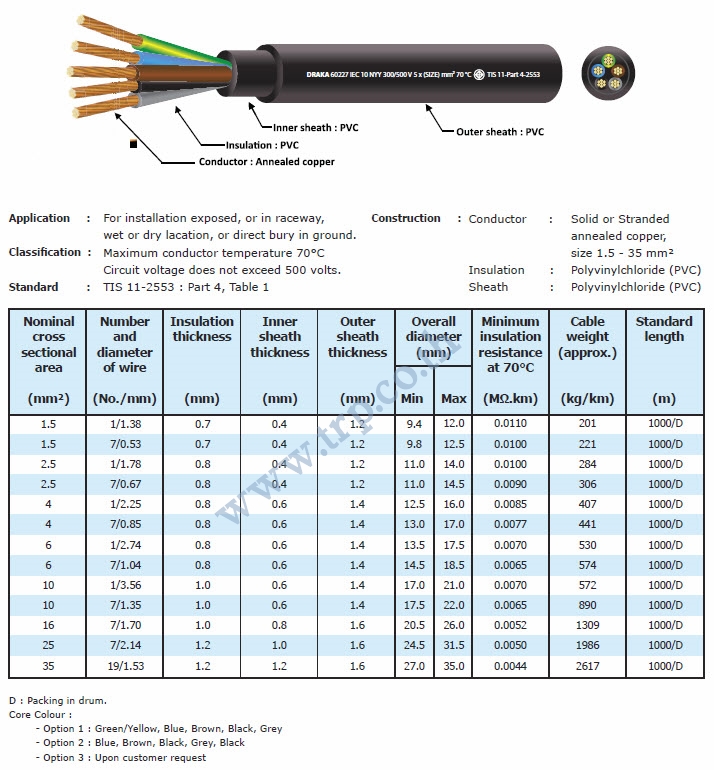

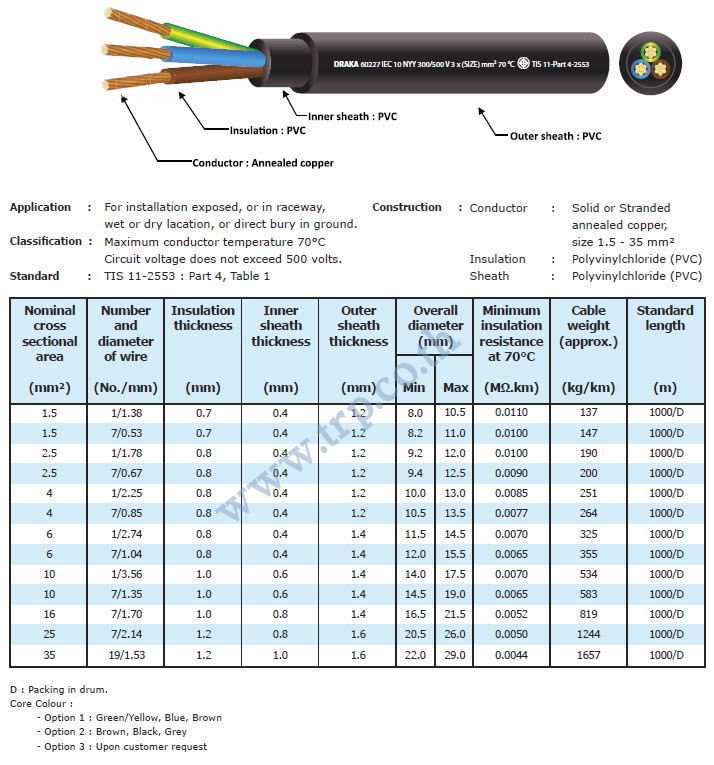

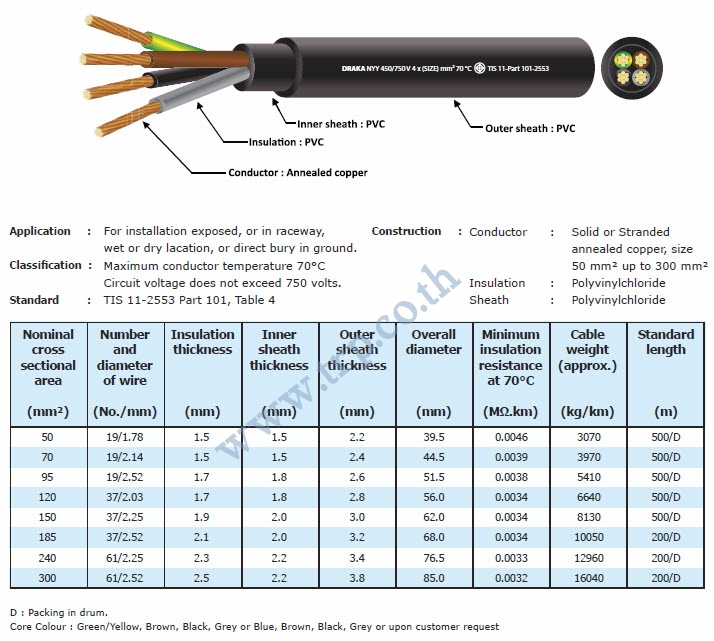

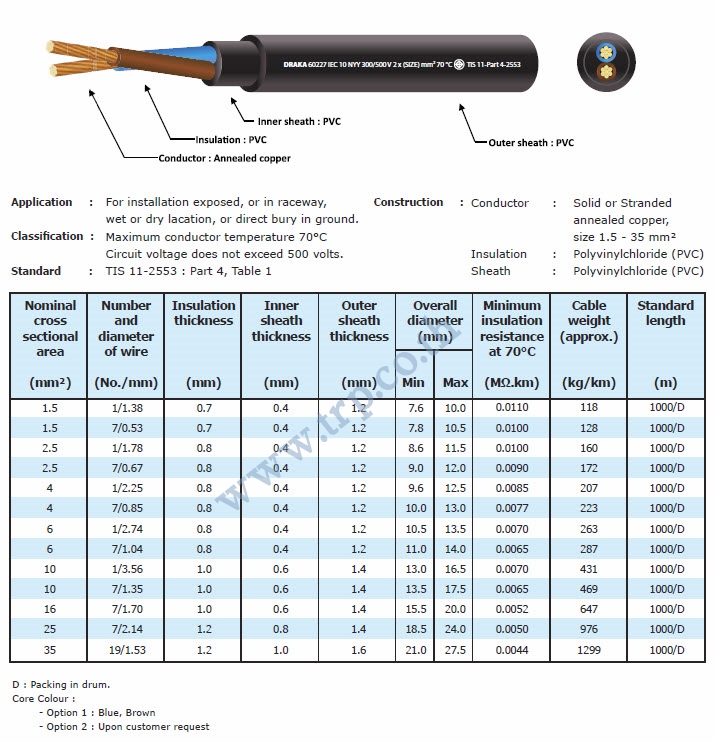

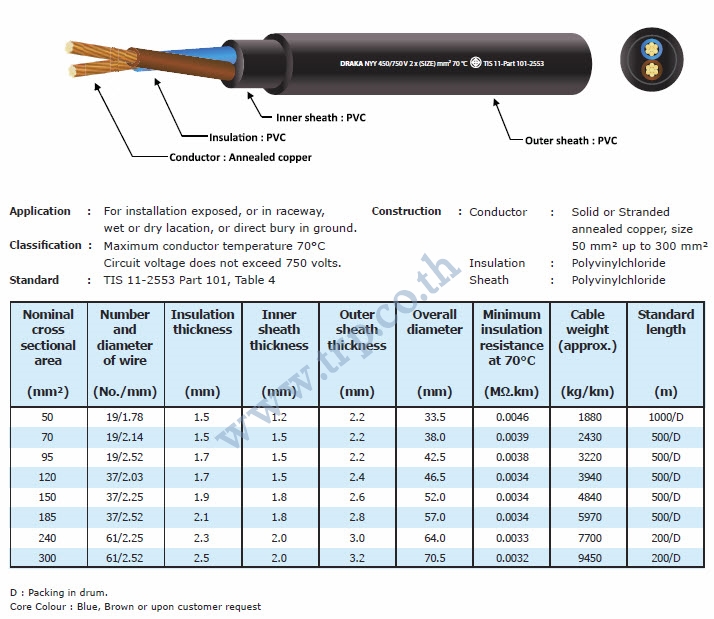

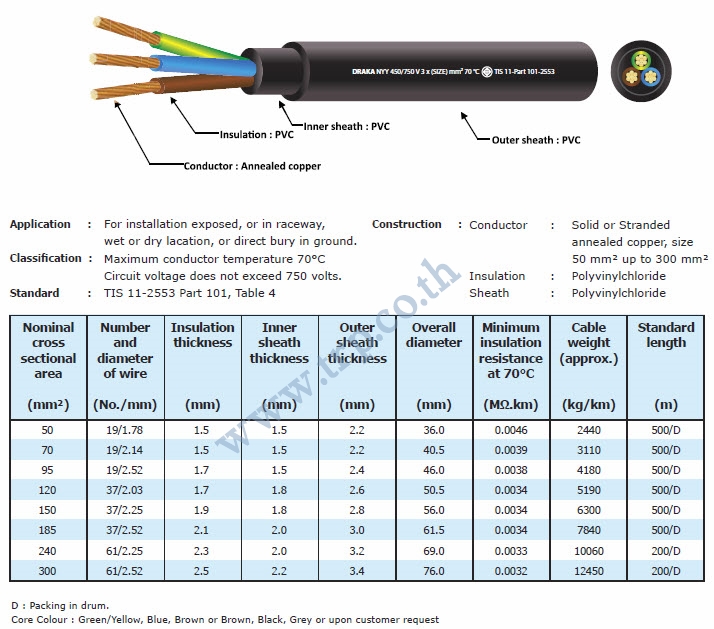

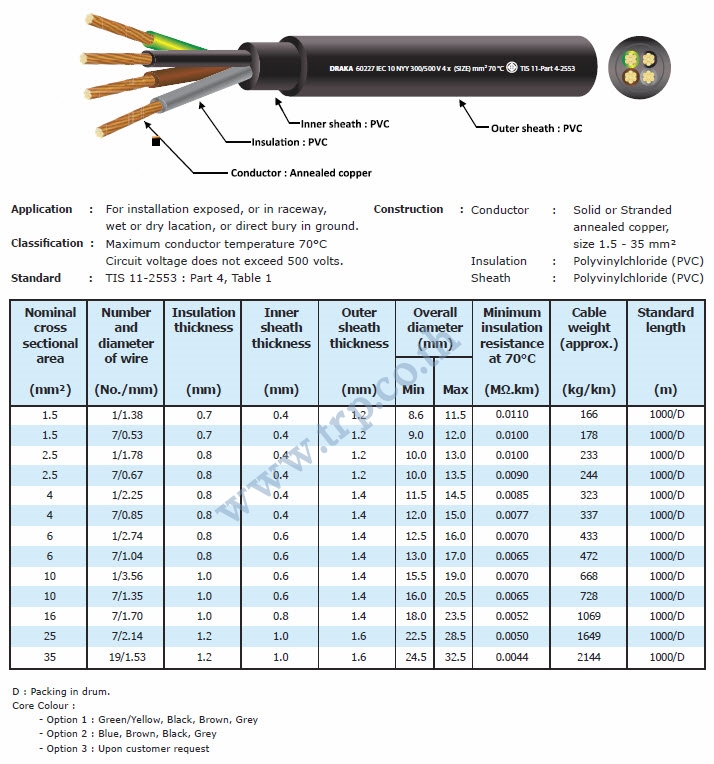

สาย NYY (สาย เอ็นวายวาย)
สายทองแดง หุ้มฉนวน 3 ชั้น มีตั้งแต่ 1-4 เส้น
ใช้งาน ไฟสนาม, ไฟถนน, สายเมนบ้านพัก กรณีร้อยท่อฝังดิน ฝ่านมาตรฐานการไฟฟ้าฯ สำหรับเป็นเมนบ้านพักอาศัย รายละเอียดเหมือนสาย VAF และ THW


thw


nyy-g
nyy-1c
nyy-4c
Construction Construction
Conductor : Annealed copper,
solid or stranded Size 0.5 mm2 up to 500 mm2
Insulation : Polyvinyl chloride (Any colour as requested)

Conductor : Annealed copper,
solid or stranded Size 1 mm2 up to 500 mm2
Insulation : Polyvinyl chloride (Black colour)
Sheath : Polyvinyl chloride (Black colour)
Application Application
สายเคเบิลเดินภายในอาคาร Building Wire And Cables(THW) สายกลมแกนเดี่ยวหุ้มด้วยฉนวน พี.วี.ซี แรงดัน 750V สายส่งกำลังไฟฟ้า Power Wires And Cables(NYY)สายส่งกำลังไฟฟ้าใช้ฝังใต้ดิน หุ้มด้วยฉนวน PVC
Classification Classification
Maximum conductor temperature 70 C
Circuit Voltage does not exceed 750 volts.
Maximum conductor temperature 70 C
Circuit Voltage does not exceed 750 volts.
Reference Reference
tis TIS 11-2531 Table 4
Testing Voltage : 2,500 volts.
tis TIS 11-2531 Table 4
Testing Voltage : 2,500 volts.

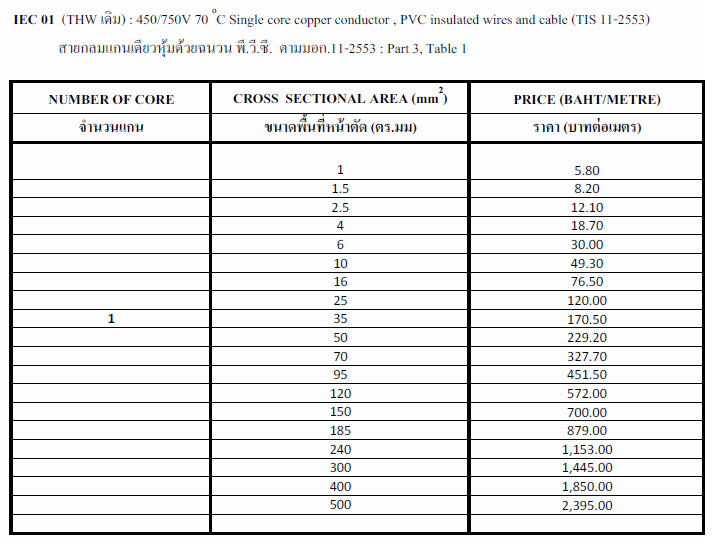

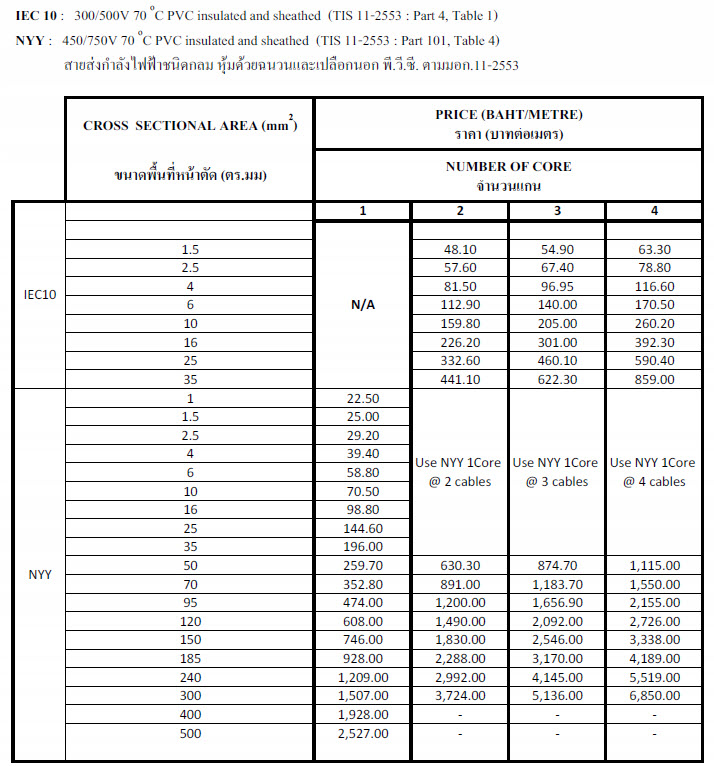

ตารางราคาสายไฟ CTW-THW และ CTW-NYY
Cross Sectional Area (SQ.mm.)
ขนาดพื้นที่หน้าตัด (ตร.มม.)
Price (Baht/Meter)
THW NYY
1 core 2  core 3 core 4 core
1 5.80 22.5 43.40 48.95 55.70
1.5 8.20 25.00 48.10 54.90 63.30
2.5 12.10 29.20 57.60 67.40 78.80
4 18.70 39.40 81.50 96.95 116.60
6 30.00 58.80 112.90 140.00 170.50
10 49.30 70.50 159.80 205.00 260.20
16 76.50 98.80 226.20 301.00 392.30
25 120.00 144.60 332.60 460.10 590.40
35 170.50 196.00 441.10 622.30 859.00
50 229.20 259.70 630.30 874.70 1,115.00
70 327.70 352.80 891.00 1,183.70, 1,550.00
95 451.50 474.00 1,200.00 1,656.90 2,155.00
120 572.00 608.00 1,490.00 2,092.00 2,726.00
150 700.00 746.00 1,830.00 2,546.00 3,338.00
185 879.00  928.00 2,288.00 ,3,170.00 4,189.00
240 1,153.00 1,209.00 2,992.0 4,145.00 5,519.00
300 1,445.00 1,507.00 3,724.00 5,136.00 6,850.00
400 1,850.00 1,928.00 - - -
500 2,395.00 2,527.00 - - -

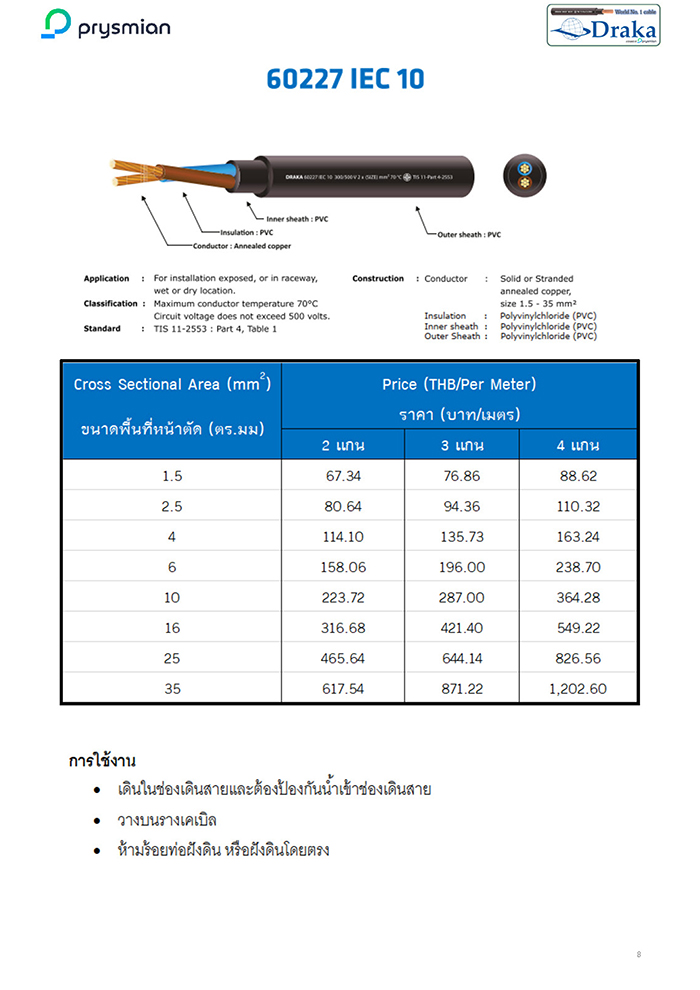

 สายไฟ VAF / VCT
Cable Type : CTW-VAF
รายละเอียด:
สายไฟเดินในบ้าน Housing Wire (VAF) สายแบนแกนหุ้มด้วยฉนวน พี.วี.ซี. แรงดัน 300V

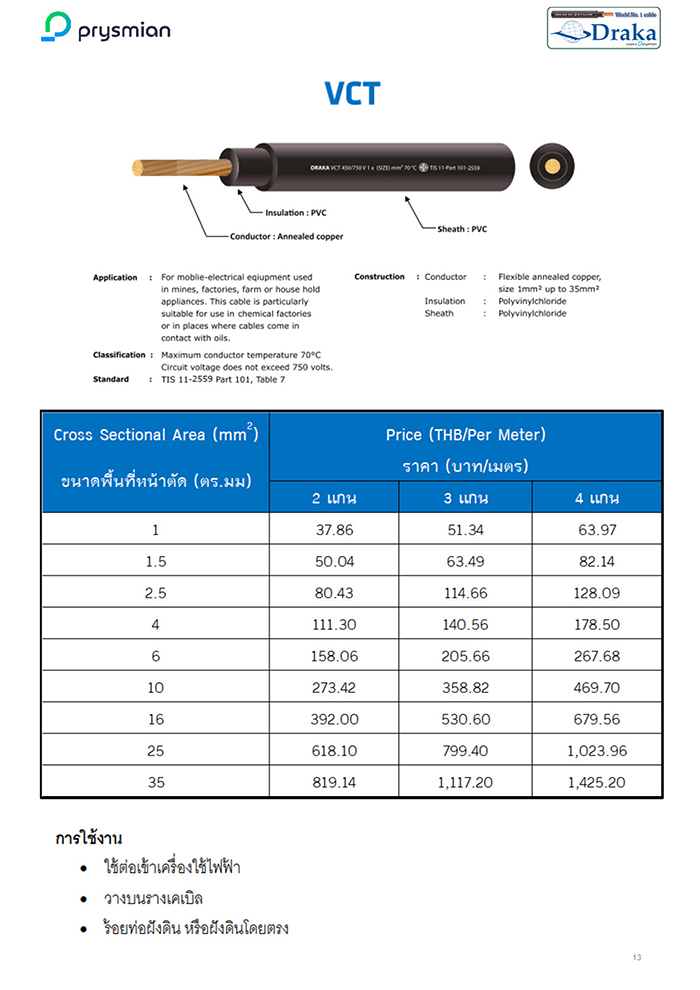

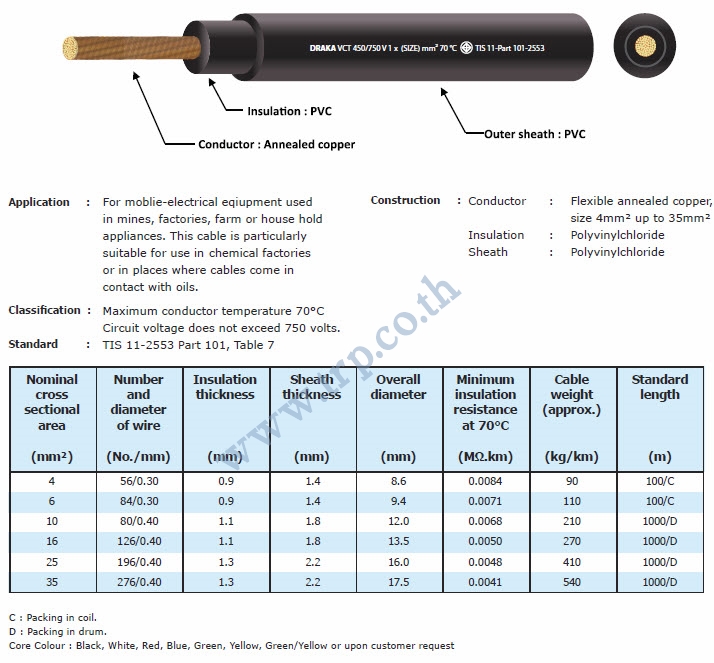

Cable Type : CTW-VCT
รายละเอียด:
สายไฟอ่อนชนิดกลม Flexible Wire and Cable (VCT) หุ้มด้วยฉนวนและเปลือกนอก PVC แรงดัน 750V
สาย VAF (สาย วีเอเอฟ)
สายทองแดง หุ้มฉนวน 2 ชั้น ชนิด 2 เส้นคู่
สำหรับงานตีกิ๊ป เดินลอย (ไม่ได้ร้อยท่อ)
VAF 1.0 sq.mm. / VAF 1.5 sq.mm. สำหรับหลอดไฟ
VAF 2.5 sq.mm. สำหรับปลั๊กไฟ, แอร์ไม่เกิน 12,000 BTU/H
ใช้งาน สายเมนบ้านพักอาศัย
VAF 4 sq.mm. มิเตอร์ไฟฟ้า 5(15A), สายเมนเครื่องทำน้ำอุ่น
VAF 6 sq.mm. สำหรับ มิเตอร์ไฟฟ้า 10(30A)
VAF 10 sq.mm. สำหรับ มิเตอร์ไฟฟ้า 15(45A)
-------------------------------------------------------------------------
สาย VAF-G (สาย วีเอเอฟ-จี)
เป็นสายทองแดง หุ้มฉนวน 2 ชั้น ชนิด 3 เส้น เป็นสาย กราวด์ สีเขียว 1 เส้น
VAF 2.5/1.5 sq.mm. สำหรับ เดินปลั๊กไฟ ชนิดมีกราวด์
VAF 4/2.5 sq.mm.

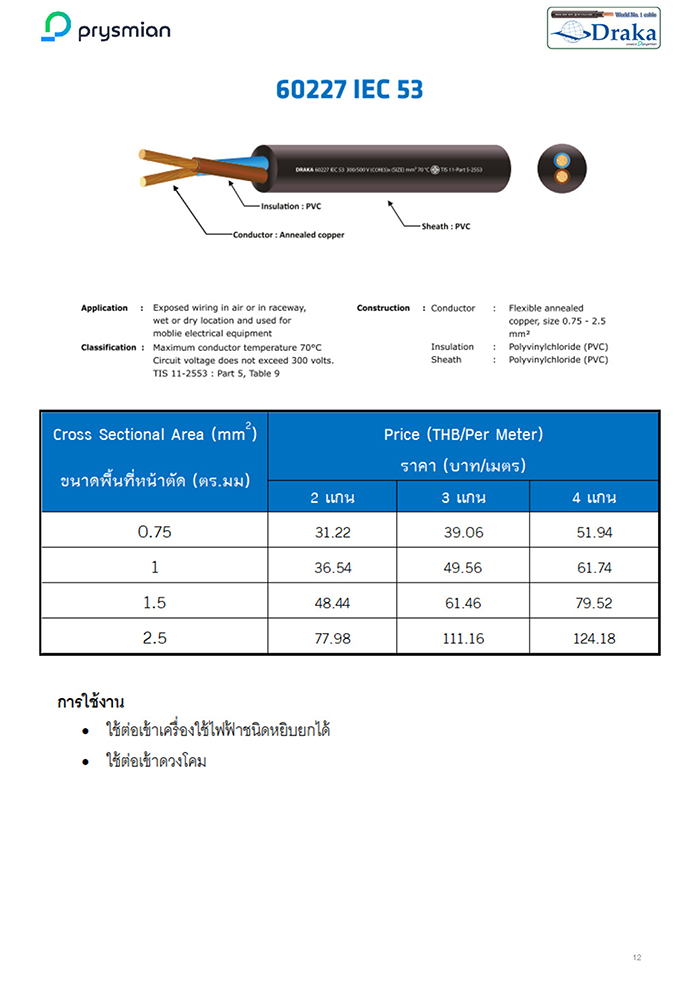

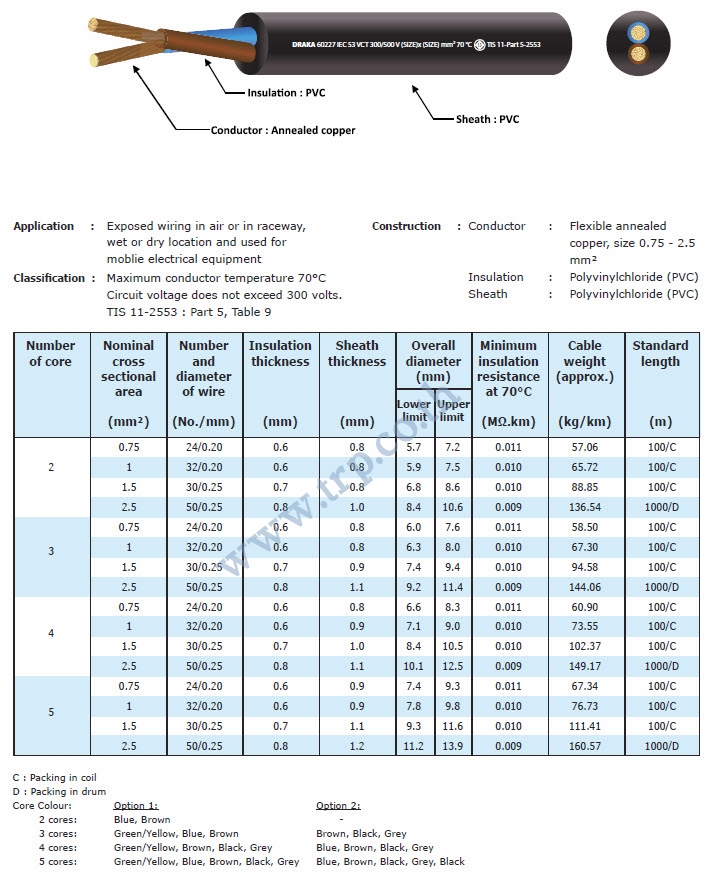

สาย VCT (สาย วีซีที)
สายทองแดง หุ้มฉนวน 2 ชั้น มีตั้งแต่ 1-4 เส้น
(ตามรูป คือ 4 เส้น)
ใช้งานเดินสายอุปกรณ์ไฟฟ้า, เครื่องจักรต่างๆ, ไฟสนาม, ทำสายปลั๊กพ่วง, เดินสายภายนอกอาคาร, ไฟรั้ว,
งานที่ต้องทนสภาพแดด ฝน

vaf    vct
Construction Construction
Conductor : Annealed copper,
                   solid or stranded Size 0.5 mm2 up to 35 mm2
                   for two cores Polyvinyl chloride
Insulation : (light gray and black colour)
Sheath : Polyvinyl chloride (white colour)
Conductor : Annealed copper, bunch stranded stranded
                   Sizes 0.5 mm2 up to 35 mm2
Insulation : Polyvinyl chloride (light gray and black colour)
Sheath : Polyvinyl chloride (black colour)
Application Application
Building wiring for surface or above ceiling wiring or direct embed in plaster.

For mobile-electrical equipment used in mines, factories, farm or house hold appliances. This cable is particularly suitable for use in chemical factories or in places where cables come in contact with oils.
Classification Classification
Maximum conductor temperature 70 C
Circuit Voltage does not exceed 300 volts.
Maximum conductor temperature 70 C
Circuit Voltage does not exceed 750 volts.
Reference Reference
tis TIS 11-2531 Table 2
Testing Voltage : 2,000 volts.
tis TIS 11-2531 Table 9
Testing Voltage : 2,500 volts.

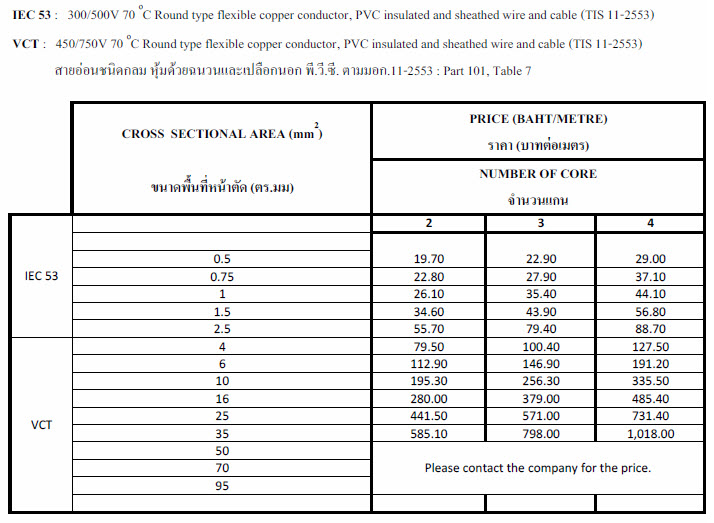

ตารางราคาสายไฟ CTW-VAF / VAF-G และ CTW-VCT
Cross Sectional
Area (SQ.mm.)
ขนาดพื้นที่หน้าตัด (ตร.มม.)
Price (Baht/Meter)
VAF VAF-G VCT
2 core 3  core 4 core
0.5 9.26 - 19.70 22.90 29.00
0.75 - - 22.30 27.90 37.10
1 13.18 23.40 26.10 35.40 44.10
1.5 18.24 30.50 34.60 43.90 56.80
2.5 28.04 42.00 55.70 79.40 88.70
4 40.20 62.30 79.50 100.40 127.50
6 61.49 100.90 122.90 146.90 191.20
10 98.31 139.00 195.30 256.30 335.50
16 - 209.00 280.00 379.00 485.40
25 - 312.00 441.50 571.00 731.40
35 - 447.00 585.10 798.00 1,018.00

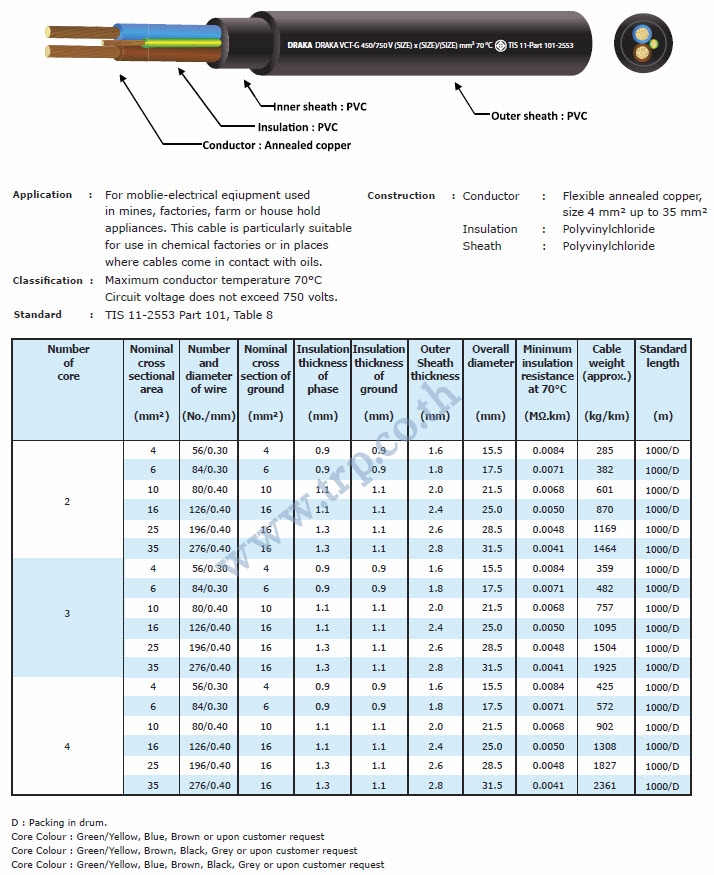

 สายไฟ VCT-G / NYY-G

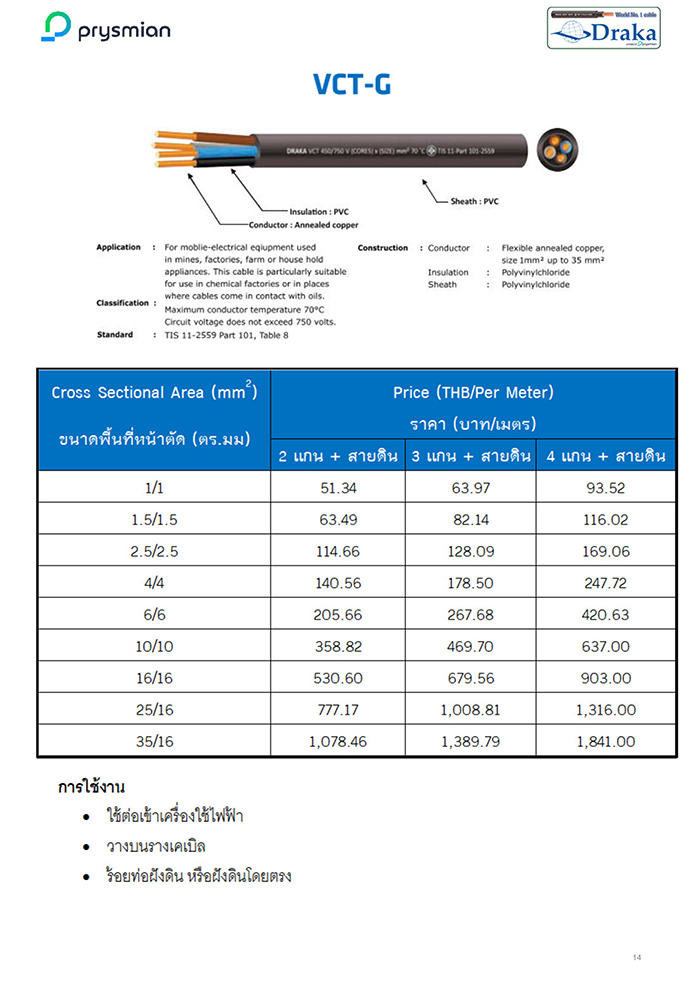

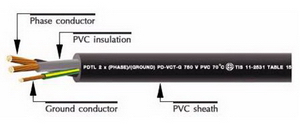

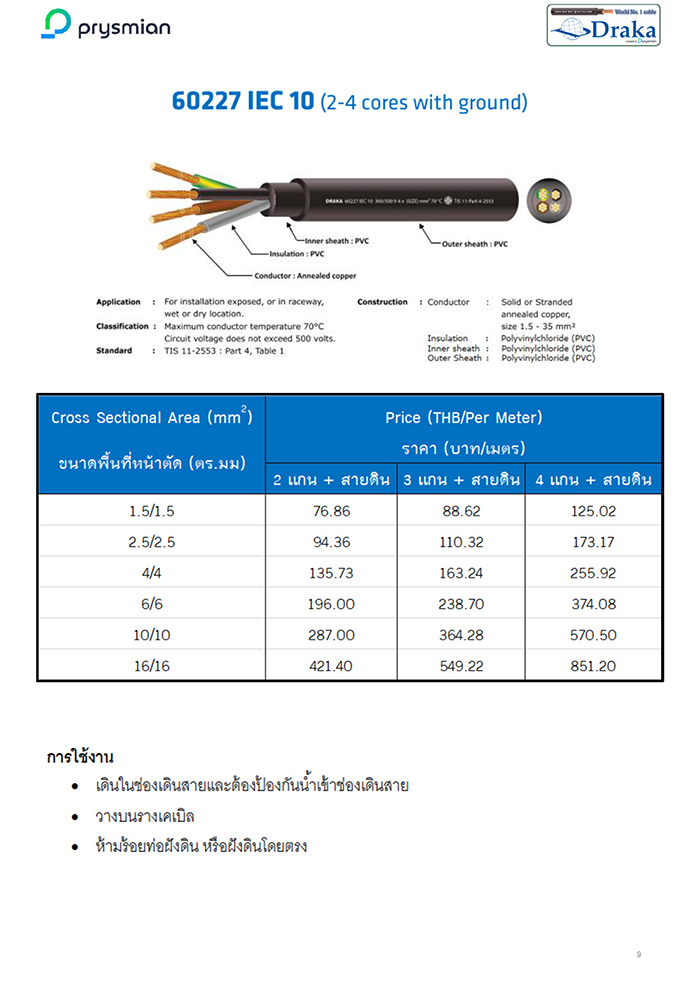

Cable Type : CTW-VCT-G
รายละเอียด:
750 V. 70 oC Round type flexible copper conductor,
PVC Insulated and sheathed cable with ground
สายอ่อนชนิดกลมแกนเดียวหุ้มด้วยฉนวนเปลือกนอก พี.วี.ซี.
แรงดัน 750 โวล์ท อุณหภูมิ 70 องศาเซลเซียส

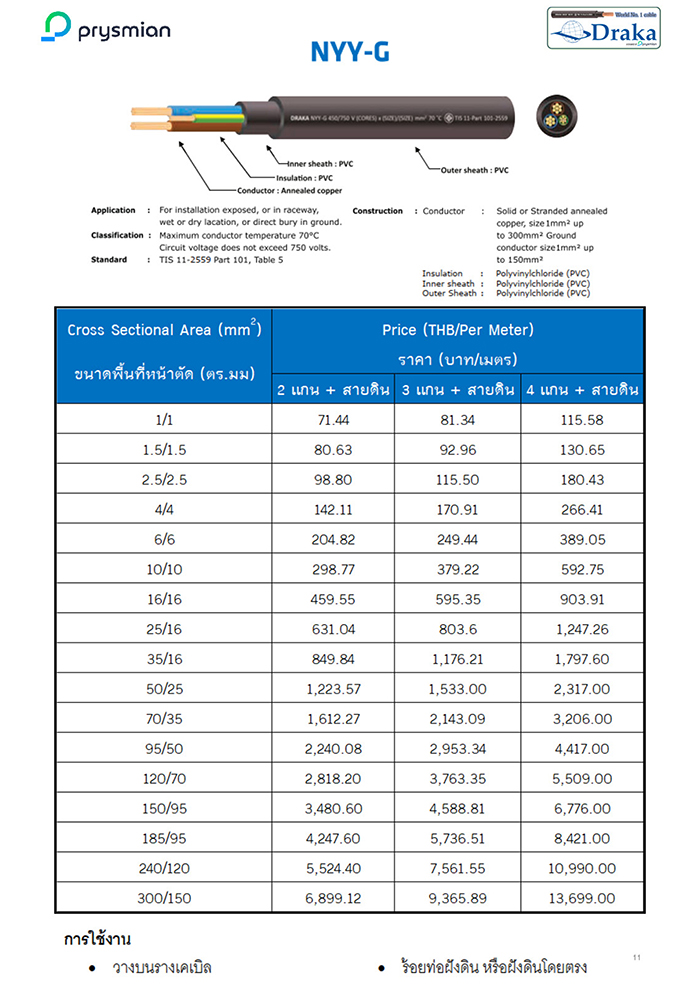

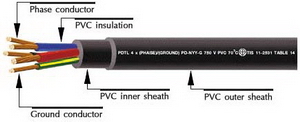

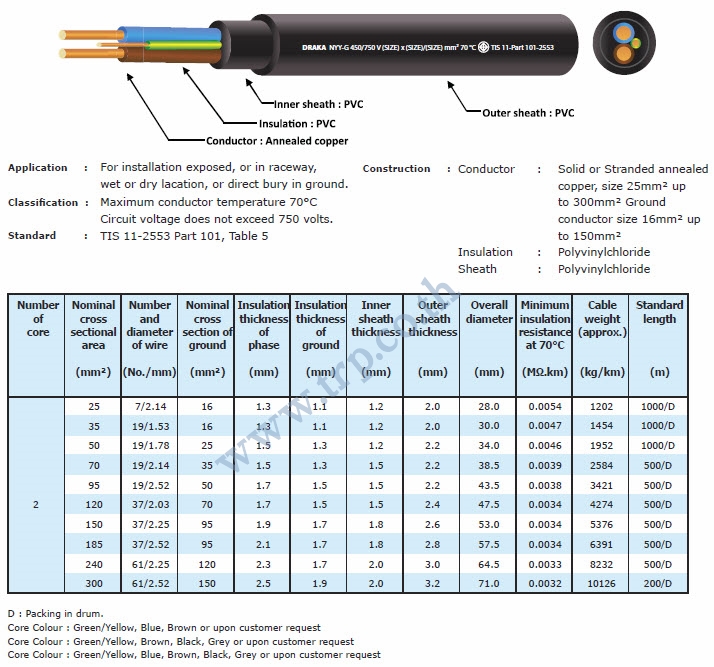

Cable Type : CTW-NYY-G
รายละเอียด:
750 V. 70 C Round type underground cable, PVC Insulated and sheathed with ground
สายส่งกำลังไฟฟ้า ชนิดกลม ใช้ฝั่งใต้ดิน หุ้มฉนวนและเปลือกนอก พี.วี.ซี. มีสายดิน แรงดัน 750 โวลท์ อุณหภูมิ 70 องศาเซลเซียส
vct-g    nyy-g
Construction Construction
Conductor : Annealed copper, bunch stranded
                   Sizes 1 mm2 up to 35 mm2 (Phase)
                   Sizes 1 mm2 up to 10 mm2 (Ground)
Insulation : Polyvinyl chloride
                  (light gray and black colour) Phase
                  (green with yellow stripe colour) Ground
Sheath : Polyvinyl chloride (Black Colour)

Conductor : Annealed copper, bunch stranded
                   Sizes 1 mm2 up to 300 mm2 (Phase)
                   Sizes 1 mm2 up to 35 mm2 (Ground)
Insulation : Polyvinyl chloride
                  (light gray and black colour) Phase
                  (green with yellow stripe colour) Ground
Inner Sheath : Polyvinyl chloride (Black Colour)
Outer Sheath : Polyvinyl chloride (Black Colour)
Application Application
For mobile-electrical equipment used in mines, factories, farm or house hold appliances. Also for heavy tools, and battery chargers. Exposed wiring in air or use in raceway. wet or dry location, direct burial in ground.
Classification Classification
Maximum conductor temperature 70 C
Circuit Voltage does not exceed 750 volts.
Maximum conductor temperature 70 C
Circuit Voltage does not exceed 750 volts.
Reference Reference
tis TIS 11-2531 Table 15
Testing Voltage : 2,500 volts.
tis TIS 11-2531 Table 14
Testing Voltage : 2,500 volts.
ตารางราคาสายไฟ CTW-VCT-Gและ CTW-NYY-G
Cross Sectional
Area (SQ.mm.)
ขนาดพื้นที่หน้าตัด (ตร.มม.)
Price (Baht/Meter)
VCT-G NYY-G
2 core 3  core 4 core 2 core 3  core 4 core
1/1 37.20 46.50 75.70 - - -
1.5/1 50.20 64.60 85.70 70.80 85.30 109.30
2.5/1.5 69.90 91.10 116.40 83.00 106.10 136.70
4/2.5 104.50 137.40 176.60 114.50 144.70 178.50
6/4 153.00 204.90 272.40 156.10 200.50 255.20
10/4 249.70 327.00 425.20 217.70 282.70 363.20
16/6 355.80 483.00 606.30 309.40 438.40 525.50
25/6 507.00 724.50 927.40 461.00 605.40 764.75
35/10 721.30 991.80 1,249.40 630.20 830.20 1,085.10
50/10 - - - - 1,089.40 1,394.30
70/10 - - - - 1,476.40 1,911.00
95/16 - - - - 2,017.40 2,635.60
120/16 - - - - - 3,640.00

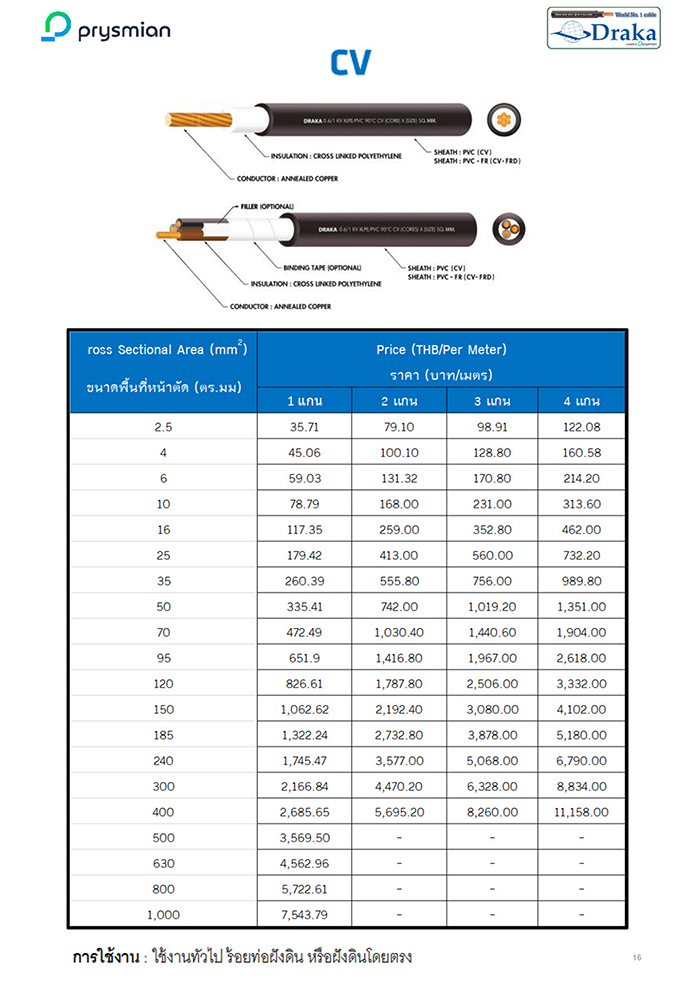

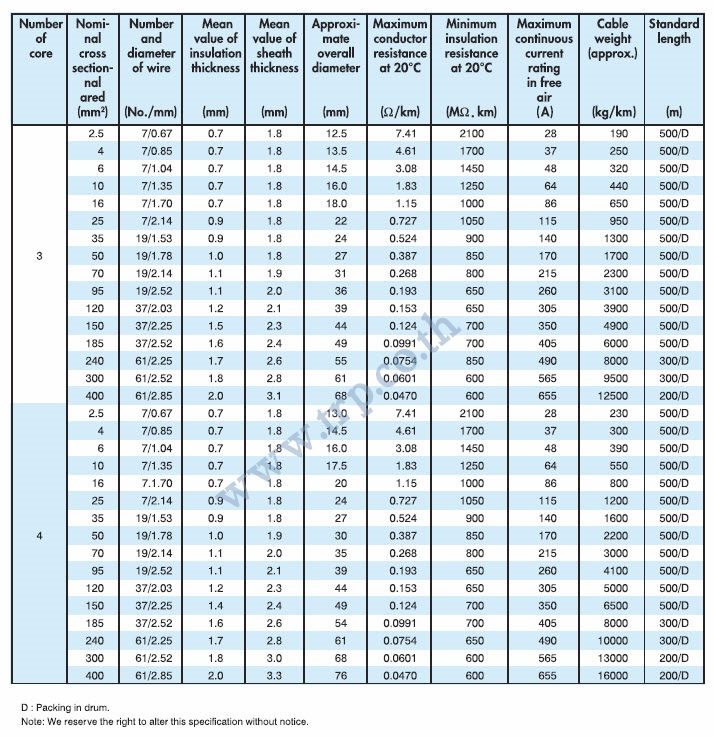

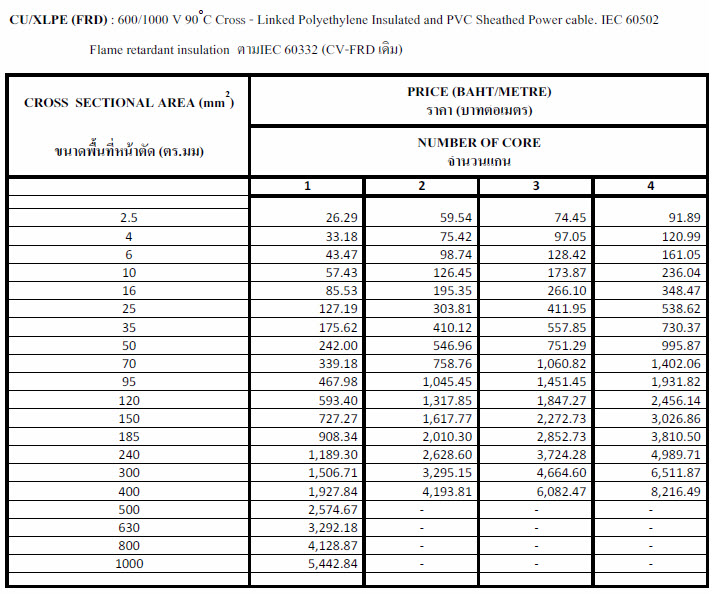

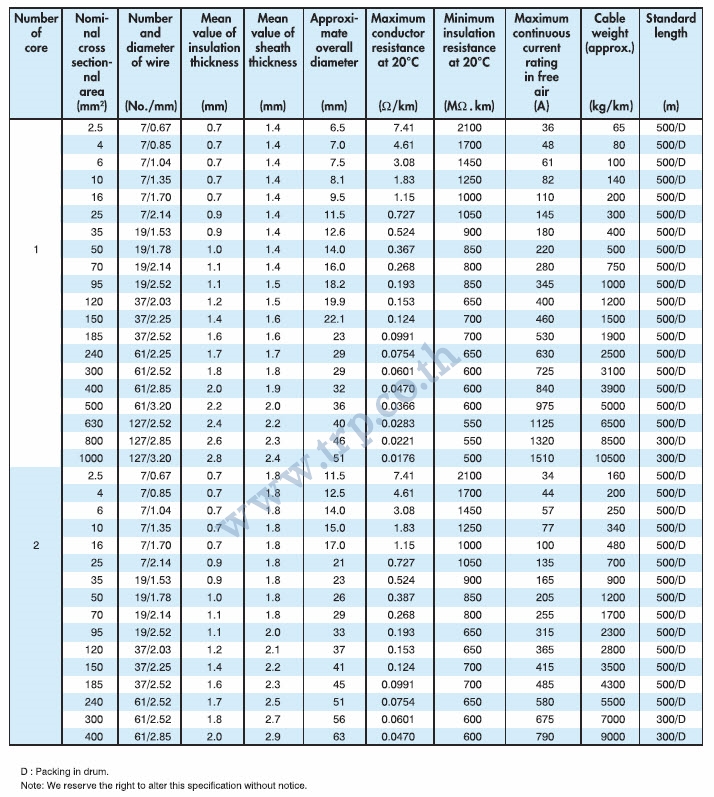

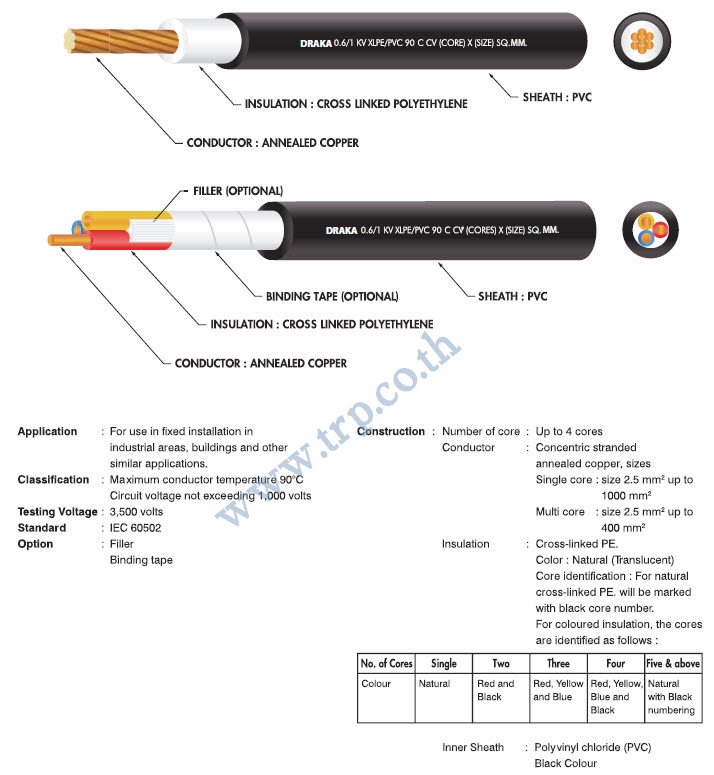

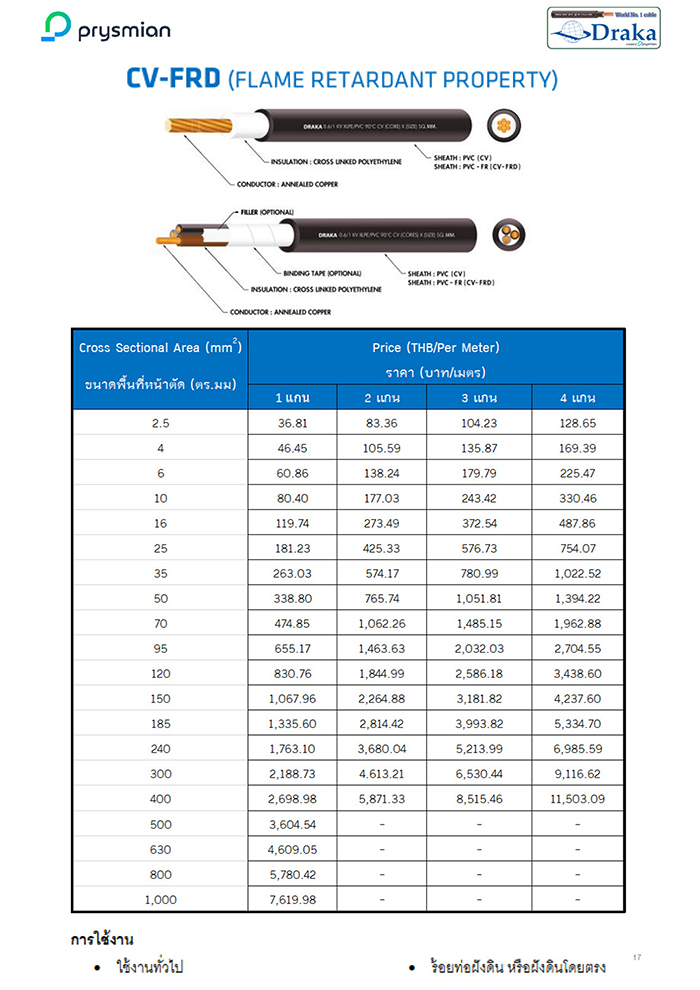

 สายไฟ CTW-CV Single Core CU/XLPE/PVC 0.6/1 (1.2) kV

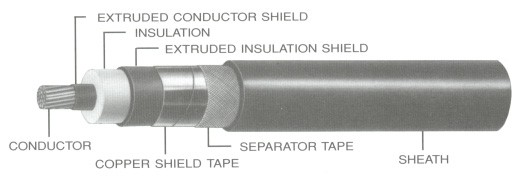

สาย Cross-linked Polyethylene (XLPE)  สายชนิดนี้จัดเป็นสาย fully insulated มีโครงสร้างดังรูป


ตัวนำ (Conductor) ส่วนใหญ่เป็นทองแดงตีเกลียว ซึ่งอาจจัดอยู่ในรูปแบบของ Copper Concentric Strand
ชีลด์ของตัวนำ (Conductor Shield) ทำด้วยสารกึ่งตัวนำ มีหน้าที่ช่วยให้สนามไฟฟ้าระหว่างตัวนำกับฉนวนกระจายอย่างสม่ำเสมอในแนวรัศมี ช่วยลดการเกิด Break down ได้
ฉนวน (Insulation) เป็นชั้นที่ห่อหุ้มชีลด์อีกทีหนึ่ง ทำด้วยฉนวน XLPE
ชีลด์ของฉนวน (Insulation Shield) เป็นชั้นของ semi-conducting tape พันทับชั้นของฉนวนจากนั้นก็หุ้มด้วยชั้นของ Copper Tape อีกทีหนึ่ง ชีลด์ของฉนวนนี้ทำหน้าที่ จำกัดสนามไฟฟ้า ให้อยู่เฉพาะภายในสายเคเบิล เป็นการป้องกันการรบกวนระบบสื่อสาร นอกจากนี้การต่อชีลด์ลงดิน จะช่วยลดอันตราย จากการสัมผัสถูกสายเคเบิลด้วย และทำให้เกิดการกระจายของแรงดันอย่างสม่ำเสมอเวลาใช้งาน
เปลือกนอก (Jacket) อาจเป็น Polyvinyl Chloride หรือ Polyethylene ก็ได้แล้วแต่ลักษณะงาน ถ้าเป็นงานกลางแจ้ง มักใช้ Polyvinyl Chloride เพราะเฉื่อยต่อการติดไฟ ขณะที่ Polyethylene มักใช้งานเดินลอย เนื่องจากทนต่อสภาพดินฟ้าอากาศ สายชนิดนี้สามารถเดินลอย ในอากาศหรือฝังดินก็ได้ แต่นิยมฝังใต้ดิน เนื่องจากมีความแข็งแรง ทนทานสามารถทนต่อความชื้นได้ดี

ตารางราคาสายไฟ CTW-CV Single Core CU/XLPE/PVC 0.6/1 (1.2) kV
Cross Sectional
Area (SQ.mm.)
ขนาดพื้นที่หน้าตัด (ตร.มม.)
Price (Baht/Meter)
1 core 2  core 3 core 3 core
2.5 24.95 56.50 70.65 87.20
4 31.45 71.50 92.00 114.70
6 41.30 93.80 122.00 153.00
10 54.50 120.00 165.00 224.00
16 81.00 185.00 252.00 330.00
25 123.50 295.00 400.00 523.00
35 170.00 397.00 4540.00 707.00
50 234.50 530.00 728.00 965.00
70 329.00 736.00 1,029.00 1,360.00
95 453.00 1,012.00 1,405.00 1,8701.00
120 575.00 1,277.00 1,790.00 2,380.00
150 704.00 1,566.00 2,200.00 2,930.00
185 882.00 1,952.00 2,770.00 3,700.00
240 1,156.00 2,555.00 3,620.0 4,850.00
300 1,460.00 3,193.00 4,520.00 6,310.00
400 1,870.00 4,068.00 5,900.00 7,970.00
500 2,500.00 - - -
630 3,200.00 - - -
800 4,005.00 - - -
1000 5,285.00 - - -

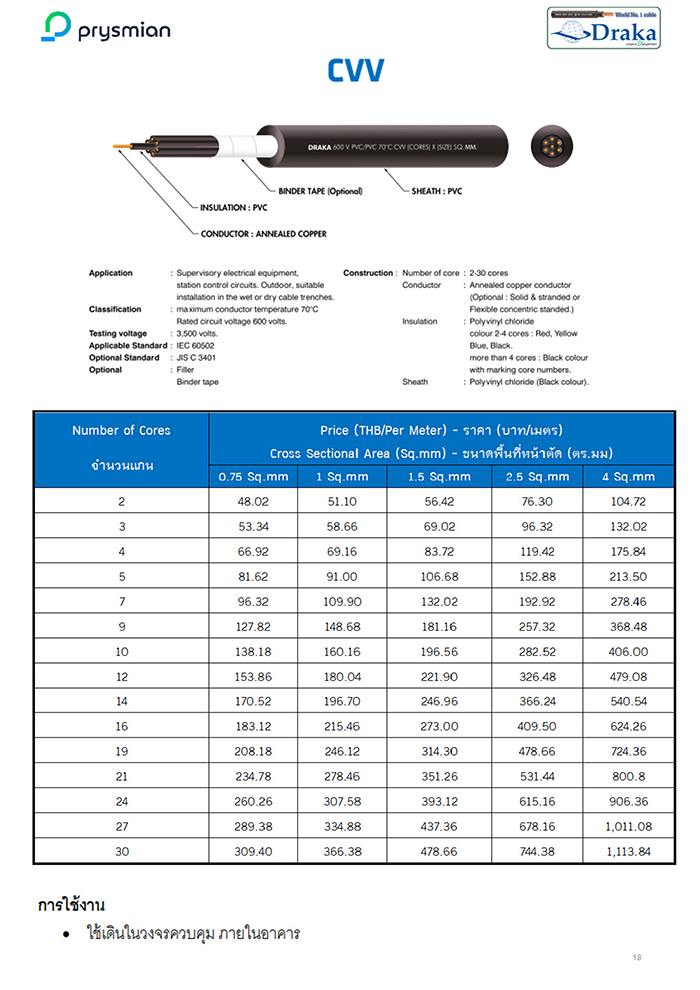

 สายไฟ FCVV 600V และสาย FCVVS 600V (สายนำสัญญาณ)

ตารางราคาสายไฟ FCVV 600V และสาย FCVVS 600V (สายนำสัญญาณ)
จำนวน Core Price (Baht/Meter)
ขนาดพื้นที่หน้าตัด (ตร.มม.)
CVV CVVS
075 1 1.5 2.5 4 075 1 1.5 2.5 4
2 34.30 36.50 40.30 54.50 74.80 62.80 65.65 73.20 91.30 121.20
3 38.10 41.90 49.30 68.80 94.30 68.80 74.80 83.70 109.00 145.60
4 47.80 49.40 59.80 85.30 125.60 80.60 85.30 98.80 130.00 176.40
5 58.30 65.00 76.20 109.20 152.50 94.30 101.70 116.60 158.60 209.30
7 68.80 78.50 94.30 137.80 198.90 109.20 119.60 141.70 191.10 262.60
9 91.30 106.20 129.40 183.80 263.20 133.90 147.90 171.60 239.20 326.30
10 98.70 114.40 140.40 201.80 290.00 146.90 159.90 187.20 261.30 366.60
12 109.90 128.60 158.50 233.20 342.20 158.60 174.20 209.30 291.20 406.90
14 121.80 140.50 176.40 261.60 386.10 174.20 195.00 230.10 322.40 475.80
16 130.80 153.90 195.00 292.50 445.90 187.20 211.90 254.80 361.40 533.00
19 148.70 175.80 224.50 314.90 517.40 209.30 239.20 283.40 416.00 598.00
21 167.70 198.90 250.90 379.60 572.00 228.80 258.70 309.40 470.60 676.00
24 185.90 219.70 280.80 439.40 647.40 254.80 289.90 349.70 530.40 773.0
27 206.70 239.20 312.40 484.40 722.20 278.20 313.30 383.50 581.10 847.60
30 221.00 261.30 341.90 531.70 795.60 295.10 339.30 425.10 633.10 926.90

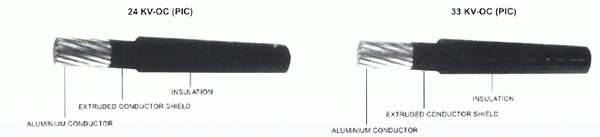

 สายไฟ SAC 25kV และสาย PIC 25 kV - สายอะลูมิเนียมทนแรงดันสูง
ในการเดินสายแรงสูงผ่านที่อยู่อาศัย เพื่อความปลอดภัยต้องใช้สายที่มีฉนวนหุ้มซึ่งทำให้มีความเชื่อถือสูงขึ้น ที่นิยมใช้มีดังนี้

สาย Partial Insulated Cable (PIC)
โครงสร้างประกอบด้วยตัวนำอลูมิเนียมตีเกลียวอัดแน่น หุ้มด้วยฉนวน XLPE (Cross-linked Polyethylene) หรือ PE (Polyethylene) แล้วแต่ความเหมาะสม 1 ชั้น ปัจจุบันนิยมใช้ฉนวน XLPE ถึงแม้มีฉนวนหุ้ม ก็ไม่สามารถแตะต้องสายได้ เพราะฉนวนบางมาก ซึ่งจะช่วยลดการเกิดลัดวงจร ของสายเปลือยเท่านั้น ใช้เดินในอากาศผ่านลูกถ้วยแทนสายเปลือย

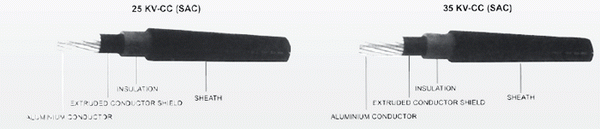

สาย Space Aerial Cable (SAC)
โครงสร้างประกอบด้วยตัวนำอลูมิเนียมตีเกลียวหุ้มด้วยฉนวน XLPE เช่นเดียวกับสาย PIC แต่จะมีเปลือก (Sheath) ที่ทำจาก XLPE หุ้มฉนวนอีกชั้นหนึ่ง แต่ไม่มีชีลด์จึงไม่สามารถกั้นสนามไฟฟ้าที่ออกจากตัวนำได้ และถึงแม้จะมีเปลือกหุ้ม ก็ไม่ควรสัมผัสสายโดยตรง เพราะมีความเข้มสนามไฟฟ้าสูง ในการใช้งาน จำเป็นต้องติดตั้งบนฉนวนไฟฟ้าอีกทีหนึ่ง และต้องใช้ฉนวนที่เรียกว่า spacer ที่เหมาะสมกับแรงดันเป็นตัวรองรับ และเพื่อจำกัดระยะห่างระหว่างสาย แม้ว่าจะสามารถวางไว้ใกล้กันได้มากกว่าสาย PIC แต่ต้องไม่เกินค่าจำกัดค่าหนึ่งและต้องใช้ Messenger Wire เป็นตัวรับน้ำหนักและช่วยดึงสายไว้ Messenger Wireจะต่อลงดินทำหน้าที่เป็นสาย Overhead Ground Wire ด้วย


Cross-link polyethylene partial insulated all aluminium cable (OC)
All aluminum spaced aerial cable (CC)
Standard : IEC 228-1978, TIS 293-2526 TABLE 2

ตารางราคาสายไฟ CTW-CV Single Core CU/XLPE/PVC 0.6/1 (1.2) kV
Cross Sectional
Area (SQ.mm.)
ขนาดพื้นที่หน้าตัด (ตร.มม.)
Price (Baht/Meter)
SAC PIC
25 kV 35 kV 25 kV 35 kV
35 130.00 140.50 42.00 54.50
50 136.25 163.25 53.88 68.13
70 179.75 185.63 67.88 90.13
95 201.63 205.75 85.38 107.50
120 237.75 241.00 102.13 126.25
185 274.75 302.63 135.00 161.63
240 333.88 366.00 - -

tis “ เครื่องหมาย มอก. ” คือ เครื่องหมายมาตรฐานผลิตภัณฑ์อุตสาหกรรม กำหนดขึ้นโดยสำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรม (สมอ.) มาตรฐานที่กำหนดขึ้น คือ ข้อกำหนดที่ระบุคุณลักษณะของผลิตภัณฑ์ วัตถุดิบที่นำมาผลิต ประสิทธิภาพการใช้งาน รวมถึงวิธีการทดสอบผลิตภัณฑ์นั้น ๆ เพื่อบ่งชี้ว่าผลิตภัณฑ์ตามมาตรฐานที่กำหนด
 โดยอนุญาตให้แสดงเครื่องหมายมาตรฐาน ปัจจุบัน สมอ. อนุญาตให้แสดงเครื่องหมาย มอก. รับรองคุณภาพผลิตภัณฑ์ 2 เครื่องหมาย คือ
1. เครื่องหมายมาตรฐานทั่วไป
2. เครื่องหมายมาตรฐานบังคับ

มอก. 11-2531 สายไฟฟ้าทองแดงหุ้มด้วยโพลิไวนิลคลอไรด์
